Ruban LED UV TRUE-365™ 24 V 365 nm

Ruban LED UV TRUE-365^TM 24 V 365 nm pour l’insolation en procédés alternatifs

Le TRUE-365 est une bobine de 5 mètres de LED UV-A haute puissance en 24 volts et 365 nm, conçue pour l’insolation des plaques d’héliogravure photopolymère, le platine/palladium, le cyanotype, la gomme bichromatée, le transfert au carbone et autres procédés sensibles aux UV. Avec 240 puces LED par mètre, il offre une source lumineuse dense et uniforme pour construire une unité d’insolation de n’importe quelle taille.

Le TRUE-365^TM provient de Prints on Paper Studio, le studio de photogravure du Vermont qui fournit également les plaques d’héliogravure polymère Torelief WS95HK2. Sa puissance est vérifiée entre 3 000 et 7 300 µW/cm², selon la tension et l’ampérage fournis.

Dimensionner votre grille LED : la règle du débordement de 2,5″

Pour une insolation uniforme jusqu’aux bords, la grille de LED doit dépasser de 2,5 pouces sur chaque côté de l’élément à insoler. Sans ce débordement, la lumière faiblit près des bords et les bordures de votre plaque ou tirage seront sous-exposées.

Pour dimensionner votre grille, ajoutez 5 pouces à chaque dimension de votre plaque. Voici ce que cela donne pour les tailles de plaques courantes, jusqu’à 31″ × 42″ :

Les longueurs de ruban supposent la disposition la plus dense, avec des rubans espacés d’environ 1 mm (10 mm d’axe en axe). Le nombre de bobines est arrondi à l’unité supérieure. Les chiffres d’alimentation incluent 16 W (environ 0,67 A) par mètre plus une marge de sécurité de 25 % pour le ruban utilisé. Ampères = watts ÷ 24 V. Votre alimentation doit être dimensionnée pour au moins ce courant à 24 V. Pour les grandes unités, il est courant de répartir la charge sur plusieurs alimentations. Un espacement plus large utilise moins de ruban.

Exposé avec TRUE-365

Pourquoi des LED 365 nm plutôt que des tubes fluorescents ou des halogénures métalliques

• La bonne longueur d’onde. Les plaques photopolymères et la plupart des procédés à base de fer ou de dichromate réagissent fortement à la bande UV-A autour de 365 nm. Les LED à bande étroite concentrent leur énergie là où l’émulsion ou le polymère réagit, au lieu de la disperser en lumière visible et en chaleur.
• Insolations constantes. Les LED atteignent leur pleine puissance presque instantanément et ne faiblissent pas comme les tubes fluorescents vieillissants ; vos résultats restent donc reproductibles d’une plaque à l’autre.
• Frais, compact et efficace. Pas de ballasts, pas de préchauffage et beaucoup moins de chaleur que les halogénures métalliques, dans un ruban de 9 mm qui s’intègre dans une unité plate et discrète.
• Longue durée de vie. Certifié pour 50 000 heures, il n’y a donc pas d’ampoules à remplacer chaque saison.

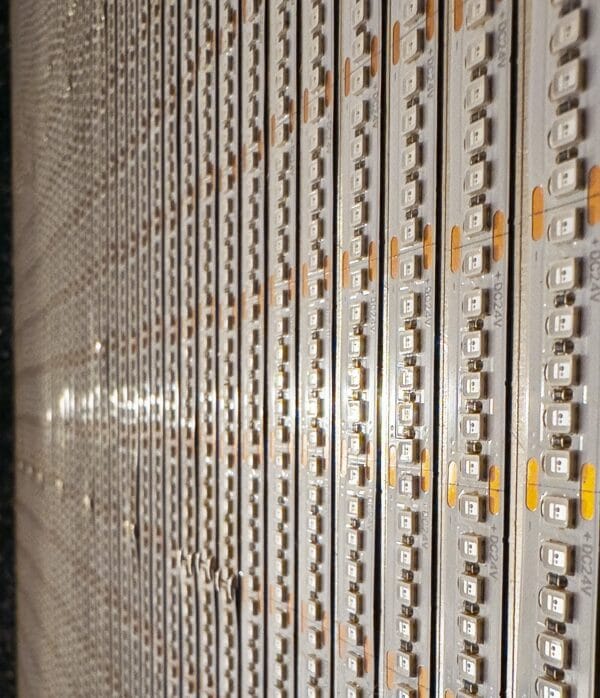

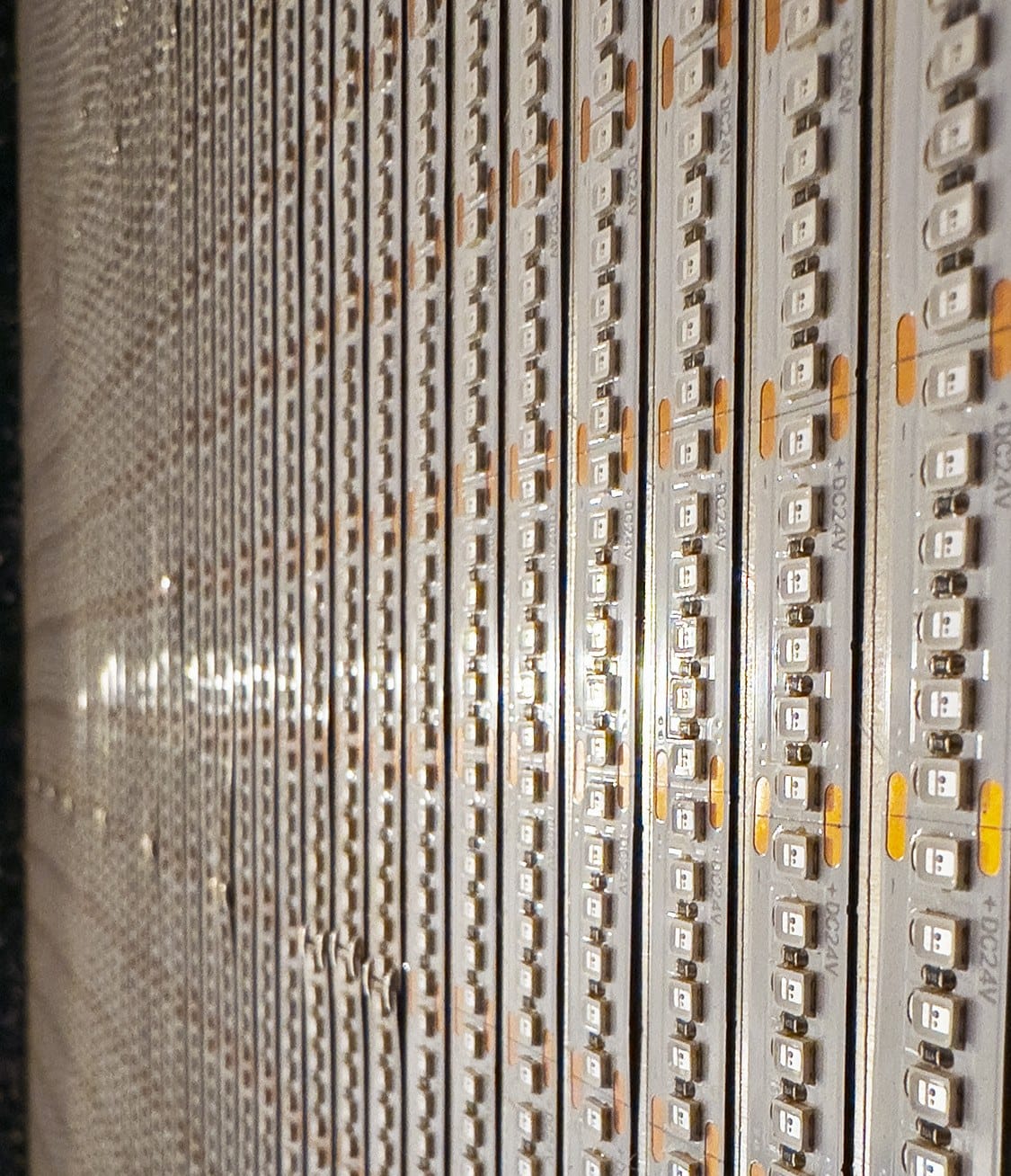

240 LED par mètre pour une lumière dense et uniforme

Le TRUE-365^TM intègre 240 puces LED par mètre de ruban, de sorte que les sources lumineuses sont très proches les unes des autres. En disposant les rubans de 9 mm à environ 1 mm d’intervalle dans leur configuration la plus dense, vous obtenez un champ UV presque continu sur le plateau d’insolation. Une lumière dense signifie une insolation plus uniforme sur la plaque et moins de points chauds.

À cet espacement, une bobine de 5 m couvre environ 0,05 m² (environ 77 pouces carrés) de grille LED. Pour des grilles plus grandes, ajoutez des bobines et câblez-les en parallèle. Voir « Dimensionner votre grille LED » ci-dessous pour connaître la surface nécessaire à vos plaques.

Pourquoi le 24 V

La plupart des rubans UV fonctionnent en 12 V. Le TRUE-365 fonctionne en 24 V. À puissance égale, un ruban 24 V consomme moitié moins de courant, ce qui signifie :

• Moins de chute de tension le long du circuit, pour une luminosité plus uniforme d’une extrémité à l’autre du ruban.
• Des circuits plus longs et des plateaux d’insolation plus grands avec le même câblage.

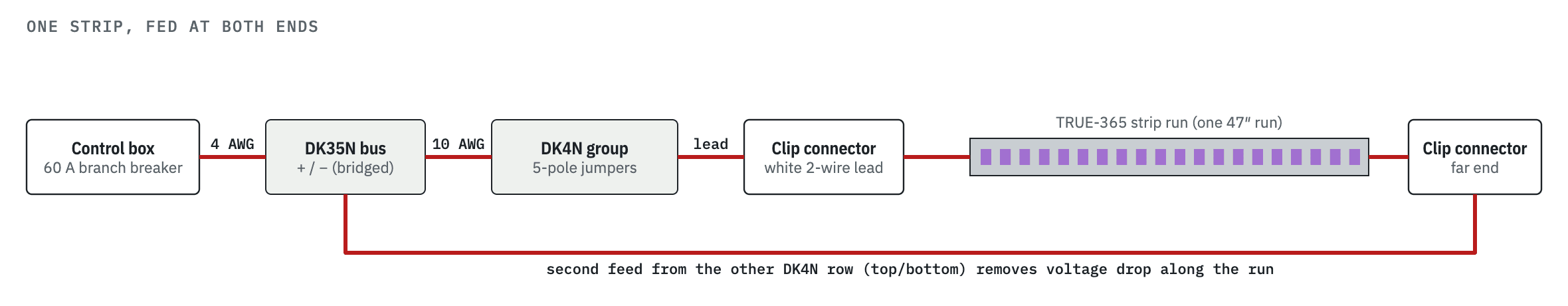

Pour éliminer complètement la chute de tension, les rubans TRUE-365^TM peuvent être câblés au positif et au négatif aux deux extrémités. L’alimentation par les deux bouts maintient la luminosité uniforme sur toute la longueur de chaque ruban. Une illumination uniforme du plateau est ce qui garantit une insolation égale sur toute la plaque ; c’est donc aussi important que la puissance brute.

Puissance réglable : 3 000–7 300 µW/cm²

La puissance du TRUE-365^TM varie selon l’énergie fournie. Au niveau bas, autour de 3 000 µW/cm², vous obtenez des insolations douces et contrôlables pour les petites plaques et les tests. À pleine puissance, jusqu’à 7 300 µW/cm², vous obtenez des temps d’insolation courts pour le travail de production. Associez la bobine à une alimentation 24 V réglable ou dimmable pour ajuster l’intensité à votre procédé et maintenir les temps d’insolation dans une plage pratique.

Spécifications du TRUE-365

Puissance constante de 2,5″ à 7,5″

La meilleure distance de travail pour le TRUE-365 se situe entre 2,5 et 7,5 pouces de la plaque. Lors de nos tests, l’irradiance (µW/cm²) ne change pas sur cette plage. Vous pouvez régler la hauteur de la grille pour l’adapter à votre caisson, châssis pneumatique ou châssis-presse sans que vos temps d’insolation ne changent.

Utilisez un dosimètre UV pour des insolations reproductibles

Nous recommandons vivement de contrôler vos insolations avec un dosimètre UV, tel que le calculateur d’exposition Ian Leake, plutôt qu’avec une simple minuterie. À mesure que les LED chauffent pendant l’insolation, leur puissance baisse légèrement. Un dosimètre mesure l’énergie UV réelle atteignant la plaque et arrête l’insolation lorsque la dose cible est atteinte. Cela vous donne exactement la même insolation à chaque fois, que l’unité soit froide ou qu’elle ait fonctionné tout l’après-midi.

Choisir une alimentation

Utilisez une alimentation 24 V DC régulée avec environ 25 % de marge de sécurité par rapport à la puissance totale du ruban utilisé. Une alimentation fonctionnant bien en dessous de sa limite chauffe moins et maintient sa tension stable, et une tension stable garantit des insolations constantes.

• 1 bobine (5 m, 80 W / 3,3 A) : 100 W / 4,2 A minimum à 24 V (une alimentation de 150 W / 6,25 A est une taille courante)
• 2 bobines (10 m, 160 W / 6,7 A) : 200 W / 8,3 A minimum à 24 V (une alimentation de 240 W / 10 A est une taille courante)
• Unités plus grandes : multipliez 16 W (ou environ 0,67 A) par le nombre total de mètres de ruban, puis par 1,25. Pour convertir les watts en ampères à 24 V, divisez par 24.

Construire votre unité d’insolation

• Disposez les rubans en une grille serrée et régulière. Pour une densité maximale, espacez les rubans de 9 mm d’environ 1 mm, et faites dépasser la grille de 2,5″ au-delà de chaque bord de votre plus grande plaque.
• Montez la grille à 2,5–7,5″ de la plaque. La puissance est constante sur toute cette plage.
• Câblez les rubans en parallèle, pas en série. Alimentez chaque circuit depuis un bornier ou un bloc de distribution pour que chaque ruban reçoive la même tension. Le raccordement des rubans en cascade rend les premiers rubans plus brillants que les derniers.
• Alimentez les deux extrémités. Connectez le positif et le négatif aux deux extrémités de chaque ruban pour éliminer la chute de tension sur les longs circuits.
• Montez sur de l’aluminium. Un support en aluminium dissipe la chaleur des LED, ce qui stabilise la puissance et prolonge leur durée de vie. Pour les insolations longues, ajoutez un ventilateur.
• Laissez une nouvelle unité se stabiliser, puis calibrez. Faites fonctionner la grille quelques minutes avant de réaliser des tests de gamme de gris afin que vos mesures reflètent la température de fonctionnement normale.
• Calibrez pour votre procédé avec un dosimètre. Insolez une gamme de gris ou une bande de test pour trouver votre dose standard, puis laissez un dosimètre UV, tel que le calculateur d’exposition Ian Leake, arrêter chaque insolation afin que les baisses de puissance liées à la chaleur ne modifient jamais vos résultats.

Sécurité UV

Les UV 365 nm sont majoritairement invisibles mais peuvent endommager les yeux et la peau. Faites fonctionner votre unité à l’intérieur d’un caisson fermé et étanche à la lumière. Si vous devez regarder ou travailler près de la grille allumée, portez des lunettes de sécurité anti-UV certifiées ANSI Z87.1. Ne regardez jamais directement les LED.

Note : sous une lumière de 365 nm, de petits composants sur le ruban peuvent émettre une faible lueur jaune ou blanche. C’est une fluorescence normale qui n’affecte pas la puissance.

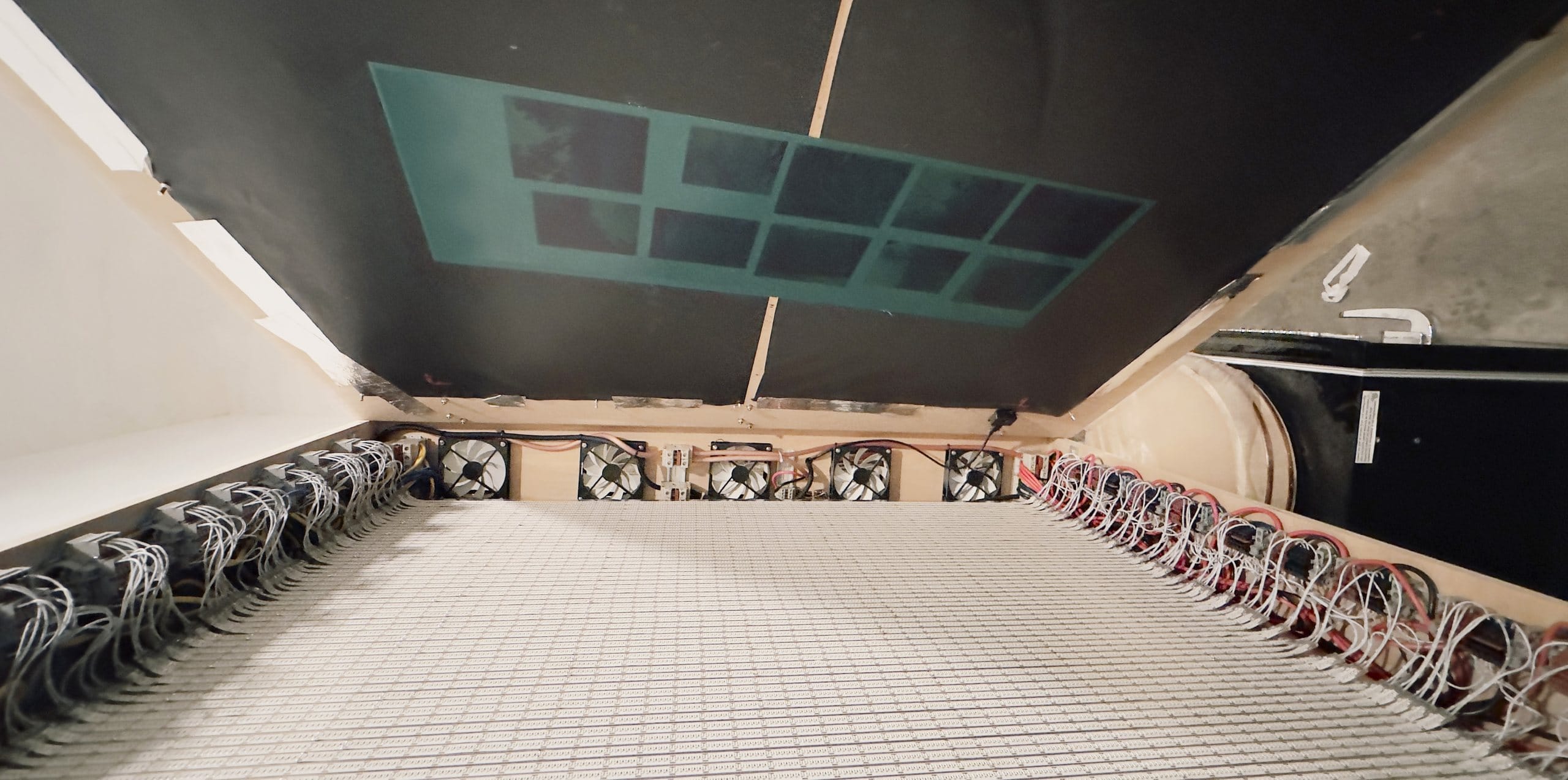

Construisez votre propre unité d’insolation avec les LED TRUE-365 !

Voici la feuille de calcul de la liste de matériel que nous avons créée pour notre propre unité d’insolation chez Prints on Paper Studio : https://docs.google.com/spreadsheets/d/1zvK_SmrW-yL8QTqpIV40MP5EJedxYv7wr396RYUFUO0/

Et ci-dessous se trouve le schéma de câblage pour l’unité d’alimentation et le caisson vertical mural de la grille d’insolation. L’ensemble peut insoler des plaques de 31×42 pouces en quelques minutes et n’occupe que 8″ d’espace horizontal dans une pièce car tout est monté au mur. Il nécessite cependant des prises murales de 120 V et 240 V !

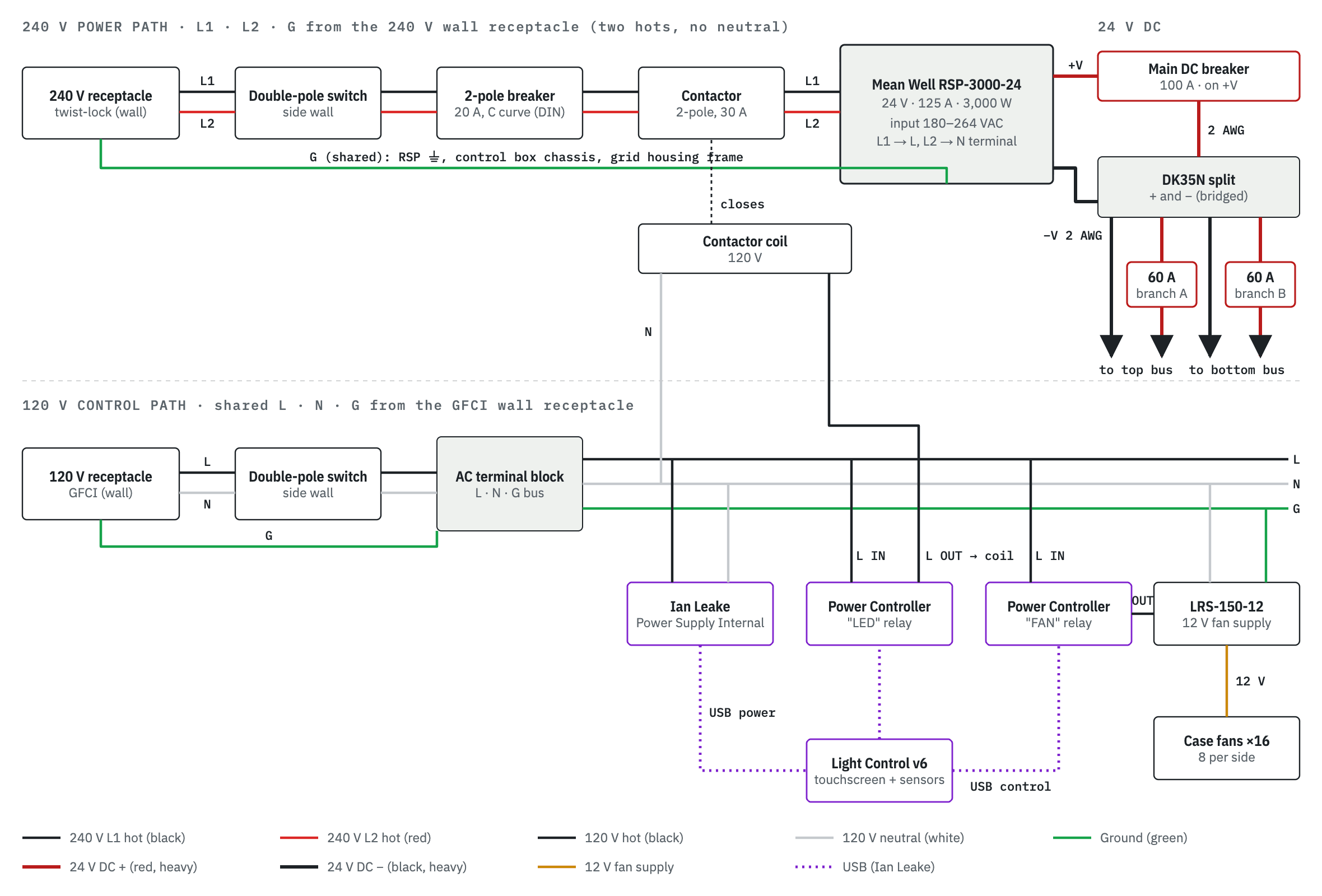

Boîtier de commande de puissance

Deux circuits AC séparés. Le côté 240 V est en phase divisée : deux phases (L1 et L2, déphasées de 180°) et une terre provenant de la prise murale 240 V, sans neutre. Les deux phases passent par un interrupteur bipolaire, un disjoncteur bipolaire et un contacteur bipolaire vers le RSP-3000-24, où L1 arrive sur la borne d’entrée L et L2 sur la borne N. Chaque composant 120 V partage une phase, un neutre et une terre provenant de la prise murale GFCI via le bornier, et ces cartes Ian Leake décident quand le contacteur se ferme et quand les ventilateurs tournent.

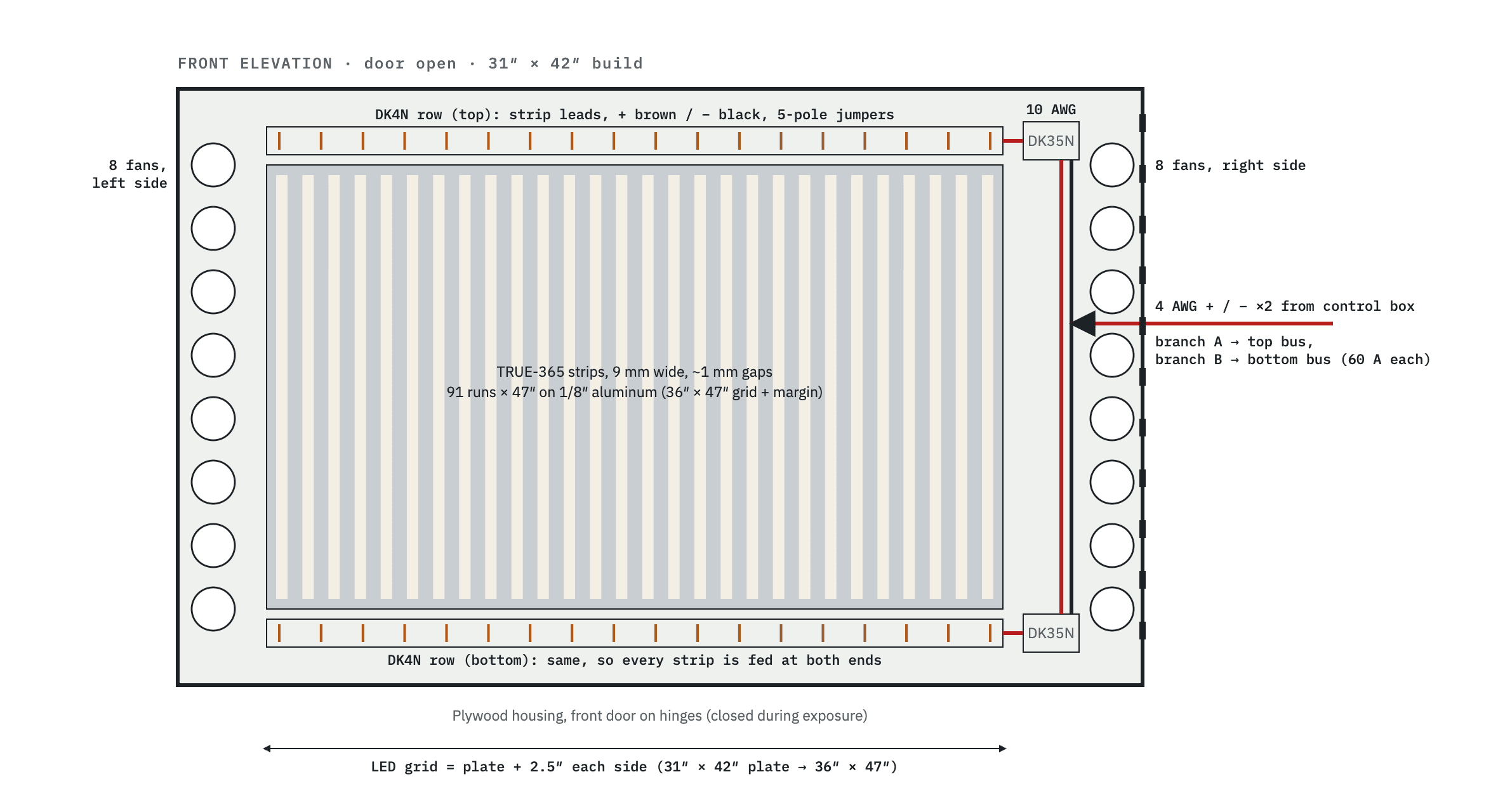

Logement de la grille

L’unité est suspendue verticalement au mur, avec les rubans disposés verticalement sur le support en aluminium et une porte en contreplaqué sur charnières à l’avant. Des rangées de borniers courent le long du haut et du bas pour que chaque ruban soit alimenté aux deux extrémités.

Détails de construction

Ceci est un dessin de référence d’une installation de studio, et non un schéma certifié. L’unité utilise un câblage secteur 240 V et 120 V ainsi que du courant continu à haute intensité. Faites réviser le câblage par un électricien agréé avant de commencer la construction.

FAQ

Puis-je utiliser le TRUE-365 pour insoler des plaques d’héliogravure photopolymère ?

Oui. Le 365 nm est parfaitement adapté aux plaques photopolymères à support acier comme les Torelief WS95HK2, aussi bien pour les flux de travail directs sur plaque que pour les films positifs.

Est-ce que cela fonctionne pour le platine/palladium, le cyanotype et d’autres procédés alternatifs ?

Oui. Le platine/palladium, le cyanotype, le Van Dyke, le papier salé, la gomme bichromatée, le transfert au carbone et les émulsions photo pour la sérigraphie sont tous sensibles à la plage UV-A fournie par les LED 365 nm.

De combien de bobines ai-je besoin ?

Dimensionnez d’abord votre grille : ajoutez 5″ à chaque dimension de votre plus grande plaque, pour un débordement de 2,5″ de chaque côté. Pour la disposition la plus dense (environ 10 mm d’axe en axe), divisez la largeur de la grille par 10 mm pour obtenir le nombre de rangées de rubans, multipliez par la longueur de la grille, et divisez par 5 m. Par exemple, une plaque de 8″ × 10″ nécessite une grille de 13″ × 15″, ce qui demande environ 12,5 m de ruban, soit 3 bobines.

À quelle distance les LED doivent-elles se trouver de la plaque ?

Entre 2,5 et 7,5 pouces. L’irradiance reste la même sur toute cette plage, choisissez donc la hauteur qui convient à votre châssis.

Pourquoi ai-je besoin d’un dosimètre si la puissance est vérifiée ?

La puissance des LED baisse légèrement à mesure que les rubans chauffent. Une minuterie donne les mêmes secondes, mais pas nécessairement la même dose. Un dosimètre UV, tel que le calculateur d’exposition Ian Leake, mesure les UV réellement délivrés et vous donne exactement la même insolation à chaque fois.

Puis-je faire fonctionner le TRUE-365 sur une alimentation 12 V ?

Non. Le TRUE-365^TM est un ruban 24 V et nécessite une alimentation 24 V DC régulée. Une alimentation 12 V ne l’alimentera pas correctement.

Puis-je remplacer les rubans de mon unité VerifiedUV™ ou autre unité 12 V par du TRUE-365 ?

Oui, mais vous devrez également passer à une alimentation 24 V, car les deux systèmes fonctionnent à des tensions différentes. Recalibrez vos temps d’insolation après le changement.

Comment contrôler la puissance ?

La puissance dépend de la tension et du courant fournis. Utilisez une alimentation 24 V réglable ou dimmable pour régler l’intensité entre environ 3 000 et 7 300 µW/cm², et utilisez un dosimètre pour maintenir constante la dose totale de chaque insolation. La spécification de 16 W/mètre pour ces lampes produit environ 7 000 µW/cm² ; si vous souhaitez réellement augmenter la tension/puissance, assurez-vous de choisir une alimentation adéquate avec une capacité suffisante. Veillez également à avoir un dissipateur thermique et un flux d’air appropriés dans l’unité !

Puis-je couper le ruban ?

Oui, mais uniquement aux points de coupe en cuivre marqués. Câblez chaque section à votre alimentation en parallèle.
